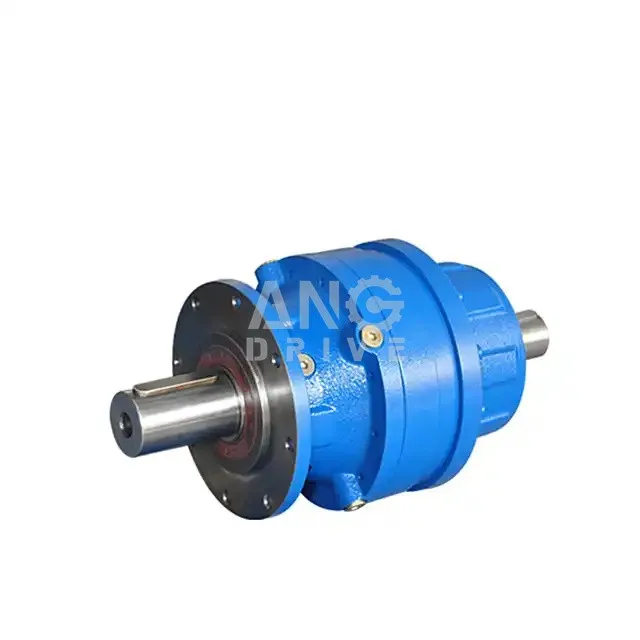

China manufacturer output flange price planetary gear box
China manufacturer right angle industrial heavy duty price planetary gearbox
China manufacturer right angle shaft price planetary gear reductor
Ổ bánh răng hành tinh
Ổ đĩa bánh răng hành tinh là gì?
Bộ truyền động bánh răng hành tinh là loại hộp số sử dụng hệ thống bánh răng hành tinh.
Hệ thống này bao gồm bánh răng mặt trời, bánh răng hành tinh và bánh răng bao. Bánh răng mặt trời là bánh răng trung tâm và các bánh răng của hành tinh quay quanh nó. Các bánh răng hành tinh được cố định vào một giá đỡ quay quanh bánh răng mặt trời. Bánh răng vành là một bánh răng bên ngoài ăn khớp với các bánh răng của hành tinh.
Thông số và vật liệu
|
Quyền lực |
Lên tới 8000KW |
|
Khẩu phần ăn |
Từ 3,5 đến 4000 |
|
mô-men xoắn đầu ra |
Từ 3 đến 900 kN.m |
|
Vật liệu cơ thể |
Vỏ bằng gang |
|
Độ cứng nhà ở |
HBS 190 ~ 240 |
|
Chất liệu của bánh răng |
20CrMnTi |
|
Độ cứng bề mặt của bánh răng |
HRC 58 độ ~ 62 độ |
|
Độ cứng lõi của bánh răng |
HRC 33 ~ 40 |
|
Vật liệu trục |
42CrMo |
|
Hiệu quả |
Khoảng 95% |
|
Tiếng ồn tối đa |
60~68dB |
|
Tăng nhiệt độ tối đa |
40 độ |
|
Độ tăng nhiệt độ tối đa của dầu |
50 độ |
Tỉ số truyền
|
Các loại |
Tỉ lệ |
Các loại |
Tỉ lệ |
|
P2N (2 Giai đoạn) |
25, 28, 31.5, 35.5, 40 |
P3N (3 giai đoạn) |
140, 160, 180, 200, 225, 250, 280 |
|
P2L (2 giai đoạn) |
31.5, 35.5, 40, 45, 50, 56, 63, 71, 80, 90, 100 |
- |
- |
|
P2S (2 Giai đoạn) |
45, 50, 56, 63, 71, 80, 90, 100, 112, 125 |
P3S (3 giai đoạn) |
280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900 |
|
P2K (2 Giai đoạn) |
112, 125, 140, 160, 180, 200, 225, 250, 280, 320, 360, 400, 450, 500, 560 |
P3K (3 Giai đoạn) |
560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800, 2000, 2240, 2500, 2800, 3150, 3550, 4000 |
Hình ảnh của ổ bánh răng hành tinh
Ưu điểm của bộ truyền động bánh răng hành tinh của chúng tôi?
Động cơ bánh răng bán chạy
Các loại ổ bánh răng hành tinh chính là gì?
Hộp số hành tinh là bộ phận quan trọng trong nhiều máy móc, hệ thống cơ khí. Chúng được thiết kế để cung cấp mô-men xoắn cao và giảm tốc độ trong các gói nhỏ gọn và hiệu quả. Có một số loại hộp số hành tinh, mỗi loại có những ưu điểm và ứng dụng riêng. Chúng ta hãy xem xét các loại hộp số hành tinh chính.
1. Bộ truyền động bánh răng hành tinh tiêu chuẩn: Đây là loại hộp số hành tinh phổ biến nhất, bao gồm bánh răng mặt trời, bánh răng hành tinh và bánh răng vành. Các bánh răng hành tinh quay xung quanh bánh răng mặt trời được giữ cố định. Bánh răng vành được cố định vào vỏ hộp số, cung cấp đầu ra. Loại hộp số này cung cấp mật độ và hiệu suất mô-men xoắn cao, phù hợp với nhiều ứng dụng.
2. Truyền động bánh răng hành tinh nội tuyến: Trong loại hộp số hành tinh này, trục đầu vào và đầu ra thẳng hàng, cho phép thiết kế nhỏ gọn hơn. Nó thường được sử dụng trong các ứng dụng có không gian hạn chế, chẳng hạn như robot, tự động hóa và thiết bị y tế.
3. Truyền động bánh răng hành tinh góc phải: Trong hộp số hành tinh góc phải, trục vào và trục ra vuông góc với nhau. Loại hộp số này thường được sử dụng trong các ứng dụng có không gian hạn chế và cần thay đổi hướng, chẳng hạn như hệ thống băng tải và máy bơm.
4. Hộp số servo hành tinh: Loại hộp số này được thiết kế để sử dụng trong các ứng dụng có độ chính xác cao, chẳng hạn như robot và máy CNC. Chúng có độ cứng cao, độ phản ứng thấp và độ lặp lại tuyệt vời.
5. Truyền động điều hòa Truyền động bánh răng hành tinh: Loại hộp số này sử dụng một trục xoay linh hoạt để truyền mô-men xoắn, thay vì các bánh răng truyền thống. Chúng mang lại độ chính xác cao và không có phản ứng ngược, khiến chúng phù hợp với các ứng dụng yêu cầu độ chính xác cao, chẳng hạn như hàng không vũ trụ và quốc phòng.
Nhìn chung, hộp số hành tinh là bộ phận linh hoạt và hiệu quả có thể được sử dụng trong nhiều ứng dụng. Hiểu các loại hộp số hành tinh khác nhau hiện có có thể giúp bạn chọn loại phù hợp với nhu cầu cụ thể của mình.
Câu hỏi thường gặp
Hỏi: Bạn có thể giúp tôi chọn bộ truyền động bánh răng hành tinh cho tôi không?
Đ: Vâng. Xin vui lòng cung cấp dữ liệu về công suất đầu vào, tốc độ đầu vào, tốc độ đầu ra, hệ số dịch vụ, v.v.
Hỏi: Làm cách nào để đặt hàng?
Trả lời: Do sự đa dạng của hộp số, vui lòng xác nhận với chúng tôi về kiểu máy, công suất, tỷ lệ, kiểu lắp đặt, màu sắc và các thông tin cụ thể khác trước khi mua để tránh những rắc rối không cần thiết.
Hỏi: Gói hàng của bạn là gì?
A: Trong bao bì carton và pallet gỗ. Mỗi bánh răng sâu đều có một bao bì độc lập, giữa bánh răng sâu và bao bì có vật liệu chống va chạm, sản phẩm sẽ được giao đến tay người dùng trong tình trạng tốt.
